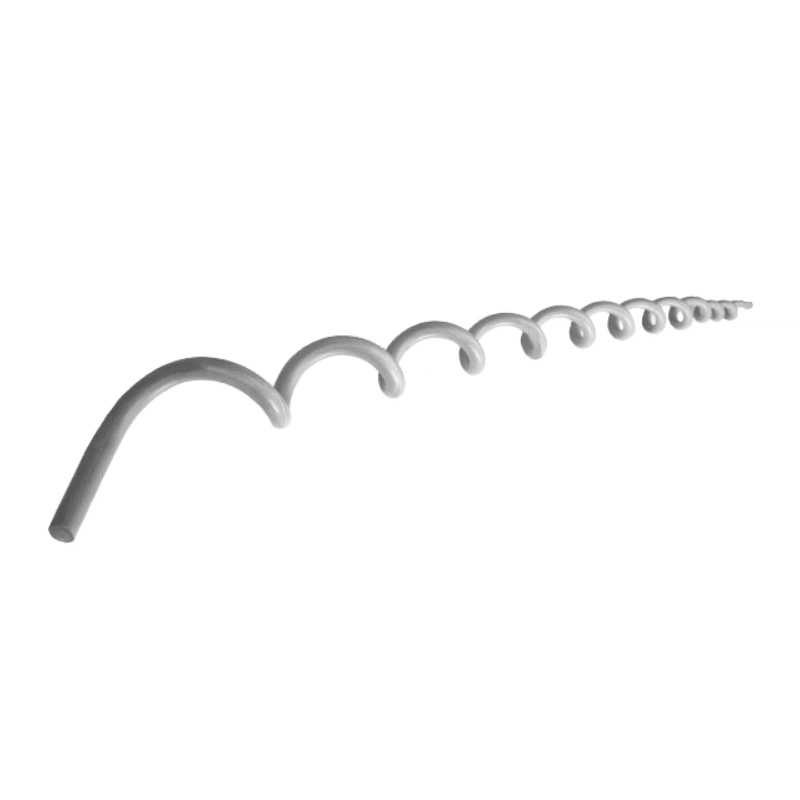

Peredam getaran spiral

Peredam getaran spiral adalah perangkat penekanan getaran pasif yang dirancang terutama untuk saluran transmisi overhead (terutama konduktor tegangan tinggi/EHV) . itu mencegah kerusakan kelelahan konduktor yang disebabkan oleh getaran yang diinduksi angin (E {{{3} {{{4}, AEOLIAN {{{{3} {{{{4} {{{{4 {4 {{{{{4 {{{4 {{4 {{{4 {{4 {{{4 {4 {4 {4 {4 {4 {4 {4 {

Peredam getaran spiral memainkan peran penting dalam menjaga stabilitas dan umur panjang sistem saluran listrik overhead dengan meminimalkan dampak getaran dan memastikan transmisi listrik yang andal atau distribusi . peredam ini terdiri dari power-power-{pabrikan yang dilampirkan pada konduktor atau mereka yang lebih keras {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{power {mereka dipasang secara spiral { dalam bentuk heliks untuk bekerja dengan berbagai diameter serat ADSS .

PVC tahan cuaca berdampak tinggi

Mitigasi Getaran Aeolian

Prinsip Kerja:

Ini fitur satu atau lebih tubuh elastis berbentuk spiral (biasanya terbuat dari polimer tahan cuaca seperti karet silikon, EPDM, atau poliuretan) yang dilukai di sekitar konduktor . alih-alih sistem pegas massa yang disetel, dioperasikan oleh:

Mengubah kekakuan & redaman lokal:Meningkatkan kekakuan lentur lokal pada titik pemasangan dan memanfaatkan redaman bawaan yang tinggi untuk menghilangkan energi getaran .

Mengganggu perambatan gelombang:Geometri spiralnya rusak dan menyebarkan gelombang berdiri/bepergian di sepanjang konduktor, mencegah akumulasi energi .

Gangguan aerodinamik (dalam beberapa desain):Tonjolan permukaan mengganggu aliran udara, mengurangi keteraturan pelepasan vortex .

Getaran target:

Menekan frekuensi rendah (3–150 Hz), amplitudo kecil, getaran siklus tinggi untuk mencegah kegagalan kelelahan pada klem suspensi, peredam spacer, dan titik fiksasi lainnya .

Struktur kumparan heliks:Desain spiral tunggal atau ganda, melukai secara seragam di sekitar konduktor .

Properti Bahan Lanjutan:

Elastisitas Polimer:Karet silikon, EPDM, atau poliuretan dengan elastisitas tinggi, faktor kehilangan redaman, dan ketahanan cuaca ekstrem (UV, ozon, suhu, kelembaban) .

Insulasi Listrik:Materi non-konduktif .

Retardancy api:Mematuhi standar industri (e . g ., IEC, ASTM) .

Operasi Pasif:Nol daya eksternal/pemeliharaan diperlukan .

Instalasi Cepat:Digabungkan dengan tangan ke konduktor; tidak ada alat khusus . cocok untuk retrofitting live line .

Berat minimal:Dampak yang dapat diabaikan pada konduktor sag/ketegangan .

Tahan kelelahan:Withstands cyclic bending (>20- Life Life tahun) .

Kompatibilitas konduktor:Beradaptasi dengan berbagai diameter konduktor (ukuran yang dapat disesuaikan) .

Tidak merusak:Bahan lunak menghindari abrasi konduktor; Desain bebas stres .

Kisaran suhu yang luas:Operasional dari -40 derajat ke +70 derajat (atau lebih tinggi) .

Dibangun Tujuan:Dioptimalkan untuk getaran yang diinduksi angin (aeolian/subspan) di saluran listrik .

Secara eksklusif digunakan dalam saluran transmisi overhead sebagai perangkat keras garis daya kritis:

Level Tegangan:

Sistem Tegangan Tinggi (HV) & Tegangan Ekstra-Tinggi (EHV): 110kV, 220kv, 330kv, 500kv, 750kv, 1000kv .

Instalasi Kritis:

Dekat klem suspensi:Dipasang secara simetris (1-2 peredam per sisi) pada getaran anti-nodes (titik tegangan maks) .

Rentang Panjang:Crossing sungai/ngarai rentan terhadap getaran aeolian yang intens .

Zona osilasi subpan:Konfigurasi konduktor yang dibundel .

Bagian berisiko tinggi:Diidentifikasi melalui pemantauan/analisis getaran .

Jenis konduktor:

ACSR (Aluminium Conductor Steel diperkuat), AAAC (semua konduktor paduan aluminium), ACSS (Aluminium Conductor Steel didukung), ACCC (aluminium konduktor inti komposit), OPGW .

Konduktor yang dibundel:Diterapkan secara luas pada sub-konduktor dalam kembar, quad, atau bundel hex .

Ringkasan

Perbedaan Inti:Tidak seperti peredam tipe Stockbridge (peredam massa yang disetel), peredam getaran spiral menggunakan redaman heliks dan redaman viskoelastik untuk menekan getaran konduktor frekuensi rendah .

Spesifik Industri:Semata -mata digunakan di jaringan transmisi daya .

Keuntungan utama:Perlindungan hemat biaya, bebas perawatan terhadap kelelahan konduktor .
